在精密機械加工領域，立式加工中心的加工精度直接影響產品質量，而刀具伸出長度作為關鍵參數，其精準測量是確保加工精度的重要前提。下面華亞數控小編將從測量原理、實用工具、操作流程等維度，系統解析立式加工中心刀具伸出長度的測量方法，幫助加工企業實現高效精準的生產作業。

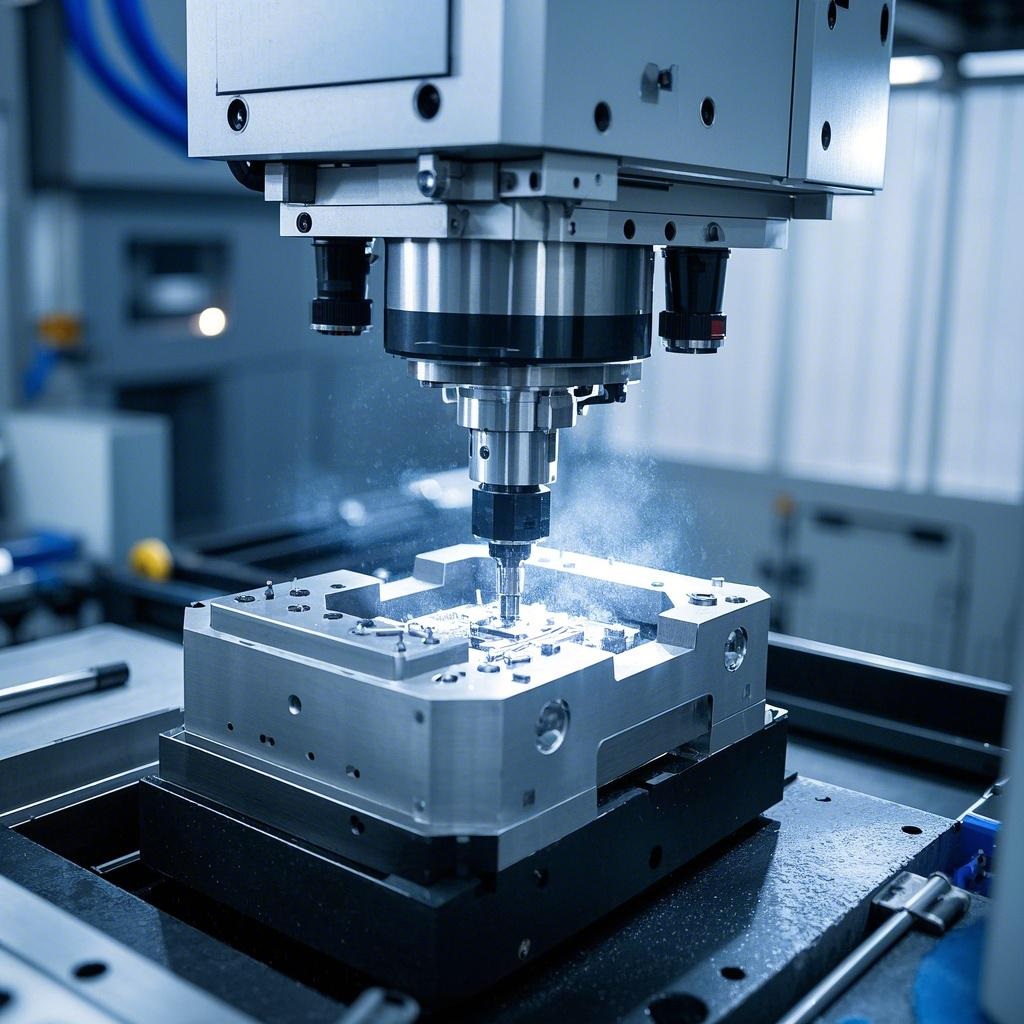

　　一、刀具伸出長度的核心影響

　　刀具伸出長度指刀柄錐面與主軸錐孔完全配合后，刀具切削刃到主軸端面的垂直距離。這一參數直接決定：

　　加工深度精度：伸出過長易導致刀具剛性不足，引發振動和尺寸偏差，

　　刀具壽命：不合理的伸出長度會加劇刀具磨損，增加換刀頻率，

　　加工效率：精準的伸出長度設定可優化切削參數，提升進給速度，

　　據行業數據顯示，當刀具伸出長度誤差超過0.02mm時，精密零件的加工合格率將下降15%-20%。因此，建立科學的測量體系是精密加工的必要環節。

　　二、專業測量工具選型

　　1. 接觸式測量工具

　　機械對刀儀：典型代表如Z軸設定器（精度±0.005mm），通過標準塊規與主軸接觸觸發信號，適用于常規刀具的手動測量。操作簡便但依賴人工經驗，適合單件加工場景。

　　電子對刀儀：采用高精度傳感器（分辨率0.001mm），具備自動數據采集功能，可連接機床控制系統直接補償坐標。適用于多品種小批量生產，常見品牌有Marposs、BLUM等。

　　2. 非接觸式測量工具

　　激光對刀儀：利用激光反射原理（精度±0.002mm），通過機床移動軸自動測算刀具長度。支持快速批量對刀，特別適合高速加工中心，可在5秒內完成單把刀具測量。

　　光學對刀儀：采用高分辨率攝像頭（2000dpi以上）捕捉刀具輪廓，通過圖像處理算法計算伸出長度。支持微小徑刀具（φ0.1mm以下）測量，是精密模具加工的首選。

　　三、標準化測量操作流程

　　1. 手動測量流程（以電子對刀儀為例）

　　準備階段

　　清潔主軸錐孔與刀柄，確保配合面無油污（使用專用清潔劑），

　　安裝標準心棒校準對刀儀基準（校準誤差＜0.003mm）；

　　測量實施

　　將刀具裝入主軸，轉速設定500-1000rpm消除徑向跳動，

　　手動移動主軸使刀具接近對刀儀感應面，觸發測量信號，

　　記錄三次測量平均值（單次測量間隔30秒消除熱膨脹影響）；

　　數據處理

　　通過G43指令將測量值輸入機床刀具補償表，

　　執行空切驗證程序，檢查Z軸坐標與工件表面的實際距離；

　　2. 自動測量流程（激光對刀儀集成方案）

　　系統標定

　　建立對刀儀坐標系與機床坐標系的轉換關系（每月校準一次），

　　設定安全對刀區域（距離機床防護罩≥100mm）

　　自動測量循環

　　M06 T01;換1號刀具

　　G30 Z0;返回第二參考點

　　G53 G0 Z-100;快速移動至對刀位置

　　G31 Z-200 F200;以200mm/min速度接近激光傳感器

　　#100=#5063;讀取當前Z軸實際坐標

　　G10 L10 P01 Z[-#100+50];自動計算并寫入刀具長度補償

　　（注：以上為FANUC系統典型程序，不同系統需調整寄存器地址）

　　精度驗證

　　使用標準量塊進行比對測量（誤差應＜0.005mm），

　　連續測量10次計算標準差（應＜0.002mm）。

　　立式加工中心刀具伸出長度的精準測量，是融合機械原理、數控技術和質量管理的系統工程。企業應根據加工精度要求（普通精度≤0.01mm，精密級≤0.005mm）選擇合適的測量方案，建立包含"工具選型-標準化操作-數據追溯"的全流程管控體系。通過定期校準（建議每周一次）和智能對刀技術的應用，可有效提升加工一致性，為高端精密加工提供可靠的工藝保障。
